Ketika berhubungan dengan pengukuran peralatan OTDR (Optical Time Domain Reflectometer), salah satu keputusan paling penting yang akan Anda hadapi adalah memilih lebar pulsa yang sesuai. Sebagai pemasokPeralatan Otdr, Saya telah melihat secara langsung bagaimana pilihan ini dapat berdampak signifikan terhadap keakuratan dan efektivitas pengujian jaringan serat optik Anda. Dalam postingan blog ini, saya akan berbagi beberapa wawasan tentang cara membuat keputusan yang tepat.
Memahami Lebar Pulsa dalam Pengukuran OTDR
Sebelum mempelajari proses pemilihan, penting untuk memahami arti lebar pulsa dalam konteks pengukuran OTDR. Lebar pulsa mengacu pada durasi pulsa cahaya yang dikirimkan OTDR ke kabel serat optik. Pulsa ini bergerak di sepanjang kabel, dan ketika mengalami berbagai kejadian seperti sambungan, konektor, atau putus, sebagian cahaya dipantulkan kembali ke OTDR. Dengan menganalisis waktu yang dibutuhkan cahaya yang dipantulkan kembali dan intensitasnya, OTDR dapat membuat jejak yang menunjukkan karakteristik kabel serat optik.
Lebar pulsa mempunyai dampak langsung pada dua aspek utama pengukuran OTDR: rentang dinamis dan resolusi spasial.
- Rentang Dinamis: Rentang dinamis OTDR adalah perbedaan maksimum daya optik yang dapat diukur oleh OTDR. Lebar pulsa yang lebih lebar umumnya menghasilkan rentang dinamis yang lebih tinggi karena lebih banyak cahaya yang dikirim ke serat, sehingga meningkatkan jumlah cahaya yang dipantulkan yang dapat dideteksi. Hal ini bermanfaat saat menguji kabel serat optik panjang atau kabel dengan redaman tinggi.
- Resolusi Spasial: Resolusi spasial adalah kemampuan OTDR untuk membedakan dua peristiwa yang berjarak dekat di sepanjang serat. Lebar pulsa yang lebih sempit memberikan resolusi spasial yang lebih baik karena memungkinkan OTDR mengukur jarak antar peristiwa dengan lebih akurat. Hal ini penting saat menguji kabel serat optik pendek atau saat mencari cacat atau sambungan kecil.
Faktor yang Perlu Dipertimbangkan Saat Memilih Lebar Pulsa
Sekarang setelah kita memahami konsep dasarnya, mari kita lihat faktor-faktor yang harus Anda pertimbangkan ketika memilih lebar pulsa yang sesuai untuk pengukuran OTDR Anda.
Panjang Kabel
Panjang kabel serat optik merupakan salah satu faktor terpenting untuk dipertimbangkan. Untuk kabel yang panjang, lebar pulsa yang lebih lebar biasanya disarankan untuk mencapai rentang dinamis yang lebih tinggi. Hal ini memungkinkan OTDR mendeteksi pantulan dari peristiwa yang jauh dan memiliki kekuatan sinyal rendah. Misalnya, jika Anda menguji kabel yang panjangnya beberapa kilometer, lebar pulsa 1000 ns atau lebih mungkin sesuai.
Sebaliknya, untuk kabel pendek, lebar pulsa yang lebih sempit lebih disukai untuk mendapatkan resolusi spasial yang lebih baik. Hal ini memungkinkan OTDR untuk secara akurat mengidentifikasi dan mengukur lokasi peristiwa yang berjarak dekat. Untuk kabel yang panjangnya kurang dari beberapa ratus meter, lebar pulsa 10 ns atau kurang mungkin cukup.
Atenuasi
Redaman kabel serat optik juga berperan dalam menentukan lebar pulsa. Kabel dengan redaman tinggi memerlukan lebar pulsa yang lebih lebar untuk memastikan cukup cahaya mencapai ujung kabel dan pantulan dapat dideteksi. Jika redaman terlalu tinggi dan lebar pulsa terlalu sempit, OTDR mungkin tidak dapat mendeteksi pantulan kejadian di dekat ujung kabel.
Spasi Acara
Jarak antar peristiwa sepanjang serat merupakan pertimbangan penting lainnya. Jika Anda mengharapkan kejadian yang berjarak dekat, seperti beberapa sambungan pada bagian kabel yang pendek, lebar pulsa yang lebih sempit diperlukan untuk membedakannya. Sebaliknya, jika jarak kejadiannya jauh, lebar pulsa yang lebih lebar dapat digunakan untuk meningkatkan rentang dinamis.
Tujuan Pengukuran
Tujuan pengukuran spesifik Anda juga akan memengaruhi pilihan lebar pulsa. Jika tujuan utama Anda adalah mendapatkan peta rinci kabel serat optik, termasuk lokasi dan karakteristik semua kejadian, lebar pulsa yang lebih sempit mungkin lebih tepat. Namun, jika Anda terutama tertarik untuk mengukur hilangnya kabel secara keseluruhan atau mendeteksi kerusakan besar, lebar pulsa yang lebih lebar dapat memberikan gambaran yang lebih komprehensif.
Panduan Langkah demi Langkah untuk Memilih Lebar Pulsa
Berdasarkan faktor-faktor yang dibahas di atas, berikut adalah panduan langkah demi langkah untuk membantu Anda memilih lebar pulsa yang sesuai untuk pengukuran OTDR Anda:
- Tentukan Panjang Kabel: Ukur panjang kabel serat optik yang akan Anda uji. Ini akan memberi Anda titik awal untuk memilih lebar pulsa.
- Perkirakan Redamannya: Jika memungkinkan, dapatkan informasi tentang redaman kabel. Hal ini dapat didasarkan pada spesifikasi kabel atau pengukuran sebelumnya.
- Identifikasi Jarak Peristiwa yang Diharapkan: Pertimbangkan jarak khas antara kejadian di sepanjang kabel. Ini akan membantu Anda memutuskan apakah lebar pulsa sempit atau lebar diperlukan untuk resolusi yang lebih baik.
- Atur Lebar Pulsa Awal: Berdasarkan panjang kabel dan redamannya, pilih lebar pulsa awal. Sebagai aturan umum, mulailah dengan lebar pulsa yang lebih lebar untuk kabel panjang dan lebar pulsa yang lebih sempit untuk kabel pendek.
- Lakukan Pengukuran Tes: Gunakan OTDR untuk melakukan pengukuran uji dengan lebar pulsa yang dipilih. Analisis penelusuran untuk melihat apakah peristiwa terlihat jelas dan apakah rentang dinamisnya memadai.
- Sesuaikan Lebar Pulsa jika Diperlukan: Jika jejak menunjukkan bahwa peristiwa tidak terdefinisi dengan baik atau rentang dinamisnya terlalu rendah, sesuaikan lebar pulsa. Anda mungkin perlu mencoba lebar pulsa yang berbeda untuk menemukan pengaturan optimal.
- Ulangi Pengukuran: Setelah Anda menemukan lebar pulsa yang sesuai, ulangi pengukuran untuk memastikan konsistensi dan akurasi.
Kesalahan Umum yang Harus Dihindari
Saat memilih lebar pulsa untuk pengukuran OTDR, ada beberapa kesalahan umum yang harus Anda hindari:
- Menggunakan Lebar Pulsa yang Terlalu Lebar: Menggunakan lebar pulsa yang terlalu lebar dapat mengakibatkan resolusi spasial yang buruk, sehingga sulit membedakan peristiwa yang berjarak dekat. Hal ini dapat menyebabkan pengukuran yang tidak akurat dan cacat yang terlewat.
- Menggunakan Lebar Pulsa yang Terlalu Sempit: Sebaliknya, penggunaan lebar pulsa yang terlalu sempit dapat mengakibatkan rentang dinamis yang rendah sehingga menyebabkan OTDR melewatkan peristiwa yang jauh atau memiliki kekuatan sinyal yang rendah.
- Tidak Mempertimbangkan Karakteristik Kabel: Gagal memperhitungkan panjang kabel, redaman, dan jarak kejadian dapat menyebabkan pilihan lebar pulsa yang salah. Penting untuk mengevaluasi faktor-faktor ini dengan cermat sebelum mengambil keputusan.
- Tidak Melakukan Pengukuran Uji: Melewatkan langkah pengukuran pengujian dapat mengakibatkan penggunaan lebar pulsa yang salah. Selalu lakukan pengukuran pengujian dan sesuaikan lebar pulsa sesuai kebutuhan untuk memastikan hasil yang akurat.
Pertimbangan Tambahan
Selain faktor-faktor yang disebutkan di atas, ada beberapa hal lain yang perlu diingat ketika memilih lebar pulsa untuk pengukuran OTDR:
- Suhu dan Kondisi Lingkungan: Suhu dan kondisi lingkungan dapat mempengaruhi kinerja kabel serat optik dan OTDR. Dalam suhu ekstrim atau lingkungan yang keras, redaman kabel dapat meningkat, sehingga memerlukan lebar pulsa yang lebih lebar.
- Model dan Spesifikasi OTDR: Model OTDR yang berbeda memiliki kemampuan dan spesifikasi yang berbeda. Pastikan untuk mengacu pada pedoman dan rekomendasi pabrikan saat memilih lebar pulsa.
- Kalibrasi: Kalibrasi OTDR secara teratur sangat penting untuk memastikan pengukuran yang akurat. OTDR yang dikalibrasi akan memberikan hasil yang lebih andal dan membantu Anda membuat keputusan yang lebih baik mengenai lebar pulsa.
Kesimpulan
Memilih lebar pulsa yang sesuai untuk pengukuran peralatan OTDR merupakan langkah penting dalam memastikan pengujian jaringan serat optik yang akurat dan andal. Dengan memahami hubungan antara lebar pulsa, rentang dinamis, dan resolusi spasial, serta dengan mempertimbangkan faktor-faktor seperti panjang kabel, atenuasi, jarak peristiwa, dan tujuan pengukuran, Anda dapat mengambil keputusan yang tepat.

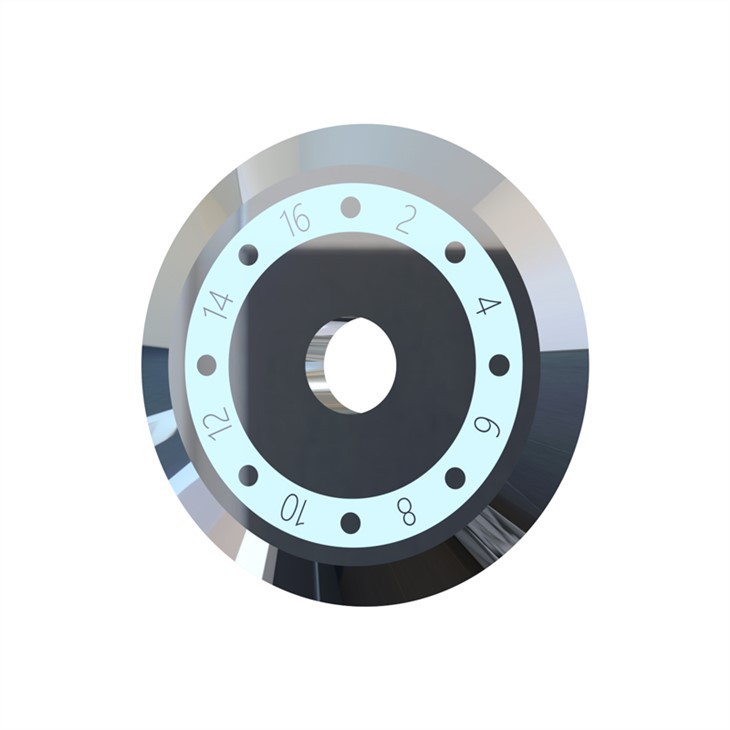

Sebagai pemasokPeralatan Otdr, kami juga menawarkan produk terkait sepertiBatang Perkusi Mekanik Pengelasan Serat OptikDanPisau Pemotong Seratuntuk menunjang kebutuhan instalasi dan pemeliharaan jaringan fiber optic Anda.
Jika Anda memiliki pertanyaan atau memerlukan bantuan lebih lanjut dalam memilih lebar pulsa yang tepat untuk pengukuran OTDR Anda atau dalam memilih peralatan dan bahan habis pakai yang sesuai, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda memaksimalkan pengujian jaringan serat optik dan memastikan kinerja optimalnya.
